Opsiynau Rheoli A4VG a Chanllaw Cydweddu Amnewid

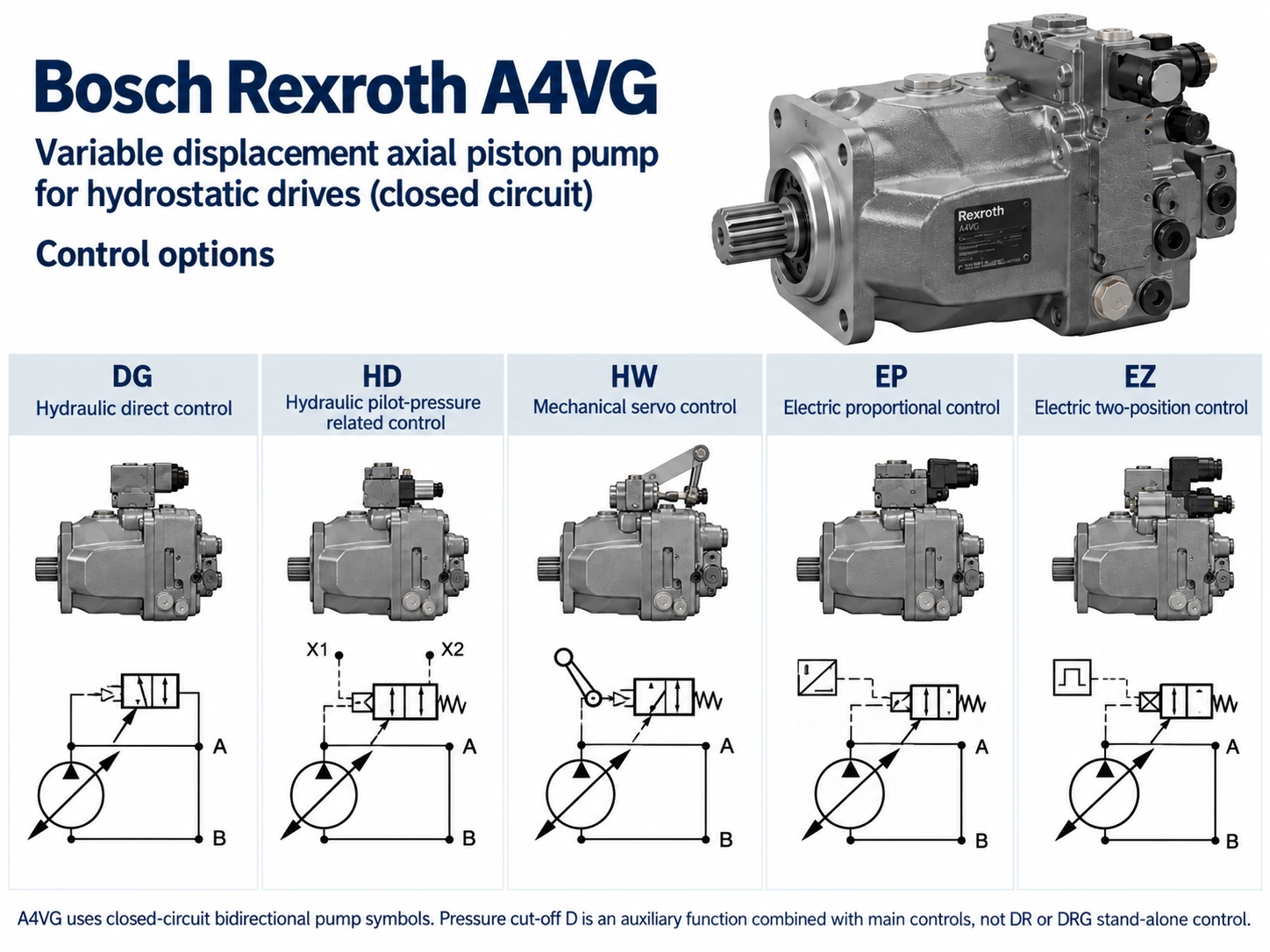

Ar A4VG, mae'r opsiwn rheoli yn penderfynu pa signal sy'n newid cyfeiriad dadleoli a llif y pwmp: pwysedd peilot, lifer, cerrynt solenoid, neu gyflymder yr injan sy'n gyrru'r pwmp. Felly gall dau bwmp gyda'r un maint, siafft a fflans ymddwyn yn wahanol iawn ar yr un peiriant. Mae'r canllaw hwn yn esbonio'r opsiynau rheoli A4VG yn ôl signal mewnbwn, yn dangos sut mae'r codau'n wahanol rhwng rhifynnau cyfres a thaflen ddata, ac yn rhestru'r hyn y mae'n rhaid i bwmp newydd ei gydweddu ar yr ochr reoli.



Nodyn o ble mae'r niferoedd yn dod. Mae Guangdong Sheungchak Hydrolig Technology Co, Ltd yn cyflenwipympiau newydd nad ydynt yn-OEMac nid yw'n gysylltiedig â Bosch Rexroth. Dyfynnir pob gwerth isod o daflen ddata Bosch Rexroth, gyda'r argraffiad wedi'i enwi, ac nid yw'r un ohono'n ddata prawf ein hunain. Mae rhifynnau'n wahanol, felly gwiriwch yr un sy'n cyfateb i'ch pwmp cyn i chi ddibynnu ar ffigur.



Mae'r A4VG yn bwmp piston cylched caeedig ar gyfergyriannau hydrostatig. Os oes angen y cefndir ar y math hwnnw o gylched yn gyntaf, gweler eincymhariaeth o gylched agored a phympiau piston cylched caeedig.

Mae'r tabl yn ymdrin â chodau Cyfres 32 fel y'u rhestrir yn nhaflen ddata RE 92003/06.12. Mae cyfres 40 a rhifynnau rhanbarthol diweddarach yn defnyddio codau rhannol wahanol, sy'n cael eu cymharu ymhellach i lawr.

Mae'r un argraffiad hefyd yn rhestru NV, fersiwn heb fodiwl rheoli wedi'i osod. Mae ET, rheolydd trydan uniongyrchol, yn ymddangos mewn rhifynnau diweddarach yn unig.

HD: pwysau peilot o ffon reoli neu falf peilot

Mae HD yn addas ar gyfer peiriannau sydd eisoes yn cynhyrchu signal peilot hydrolig. Mae dadleoli yn gymesur â'r gwahaniaeth pwysau rhwng porthladdoedd Y1 a Y2, gan ddechrau ar 6 bar a chyrraedd y dadleoliad mwyaf ar 18 bar. Dim ond sbŵl y falf reoli y mae'r signal peilot yn ei symud, felly mae llif y peilot yn ddibwys, ac mae lifer adborth ar y piston sy'n mwytho yn dal dadleoliad yn gyson ar gyfer signal penodol.

Mae un amod yn bwysig mewn gwasanaeth: yn niwtral, mae'n rhaid i'r modiwl HD gael ei awyru i'r gronfa ddŵr trwy'r ddyfais rheoli peilot allanol. Bydd cylched peilot na all ddraenio yn dal signal gweddilliol ar y pwmp (Bosch Rexroth RE 92003/06.12, p. 12). Mae Cyfres 40 yn defnyddio'r un amrediad 6 i 18 bar o dan y cod HP1, y mae'r daflen ddata honno'n ei restru ar gyfer meintiau 145 i 280 yn unig, ar gais (Bosch Rexroth RE 92004/2020-03-30, pp. 2, 12).

HW: lifer neu gysylltiad cebl

HW yw'r rheolaeth ar gyfer cysylltiad mecanyddol. Mae dadleoli yn dilyn ongl lifer ar y modiwl rheoli, ac mae canoli'r gwanwyn yn dod â'r pwmp yn ôl tuag at niwtral pan fydd y lifer yn cael ei ryddhau. Mae'r ffigurau lifer yn dibynnu ar yr argraffiad, felly ni ddylid eu huno yn un set.

Mae'r ddau rifyn yn gofyn am stop mecanyddol cadarnhaol yn y cysylltiad i amddiffyn y modiwl. HW hefyd yw'r unig reolydd sy'n gallu cario'r switsh safle niwtral, cyswllt sydd wedi'i gau'n niwtral ac a ddefnyddir yn nodweddiadol i rwystro cychwyn yr injan gyda'r pwmp ar strôc (Bosch Rexroth RE 92003/06.12, p. 13; RE-E 92003/2021-08-11, p. 16).

DG: rheoli pwysau yn syth i'r piston mwytho

Nid yw DG yn HD symlach. Mae pwysau rheoli yn X1 neu X2 yn gweithredu'n uniongyrchol ar y piston mwytho, heb unrhyw falf reoli a dim lifer adborth. Mae dadleoli yn dilyn y pwysau rheoli ond mae pwysau system a chyflymder gyrru hefyd yn dylanwadu arno, felly nid yw'r un signal bob amser yn rhoi'r un llif.

Mae dau amod arall yn berthnasol. Dim ond os yw'r ddyfais beilot sy'n bwydo'r rheolydd DG yn cael ei chyflenwi o borth PS y bydd y toriad pwysau ac unrhyw falf rheoli DA yn dod i rym. Ac mae'r daflen ddata yn argymell adolygiad cais ar gyfer pob pwmp DG. Uchafswm y pwysau rheoli a ganiateir yw 40 bar (Bosch Rexroth RE 92003/06.12, p. 11).

EP: solenoidau cyfrannol

Gydag EP, mae dadleoli yn gymesur â'r cerrynt ar solenoid a neu b. Y peth cyntaf i'w gyfateb yw foltedd, oherwydd nid yw'r ystodau presennol yn gyfnewidiol.

Mae pwynt diogelwch yn perthyn yma, gyda'r rheolaethau cymesurol, oherwydd mae'n hawdd tybio fel arall. Mae'r daflen ddata yn nodi nad yw dychweliad y gwanwyn yn y modiwlau rheoli HD ac EP yn ddyfais ddiogelwch. Gall halogiad mewnol adael y modiwl yn sownd mewn sefyllfa amhenodol, ac mae'n rhaid i'r adeiladwr peiriannau benderfynu a oes angen mesurau ychwanegol i ddod â'r gyriant i stop diogel. Nid yw tynnu'r signal yn gwarantu dim dadleoliad (Bosch Rexroth RE 92003/06.12, pp. 12, 14).

EZ: ymlaen neu i ffwrdd

Mae EZ yn defnyddio solenoidau newid. Mae bywiogi a neu b yn cysylltu pwysau rheoli yn uniongyrchol â'r piston mwytho ac mae'r pwmp yn mynd i'r dadleoliad mwyaf i'r cyfeiriad hwnnw; Wedi'i egni, mae'n dychwelyd i sero. Y cerrynt lleiaf sydd ei angen yw 1.32 A ar 12 V a 0.67 A ar 24 V (Bosch Rexroth RE 92003/06.12, p. 15). Ni ellir gyrru pwmp EZ yn gymesur, ac nid yw pwmp EP yn ostyngiad-ar ei gyfer.

ET: gwiriwch y rhifyn cyn unrhyw beth arall

Mae ET yn rheolydd trydan a weithredir yn uniongyrchol. Mae dwy falf lleihau pwysedd yn cyflenwi pwysau rheoli i'r silindr mwytho, ac mae'r dadleoli a gyrhaeddir ar gerrynt penodol hefyd yn dibynnu ar gyflymder pwmp a phwysau gweithio (Bosch Rexroth RE-P 92003/2023-10-30, pp. 24-26). Mae taflenni data cyfres 40 yn rhestru rheolyddion ET hefyd (RE 92004/09.2017, pp. 2, 20).

Mae ET yn absennol o rifyn 06.12 Series 32, ac mae rhifynnau diweddarach yn rhestru gwahanol amrywiadau ET ar gyfer gwahanol ystodau maint. Yn rhifyn 2023 Asia Pacific, er enghraifft, disgrifir ETA / ETB fel rhai a baratowyd ar gyfer meddalwedd BODAS ac fe'u rhestrir ar gyfer meintiau 28, 40 a 125 yn unig. Mae rhifynnau mwy newydd yn gosod ET yn y grŵp pwysau rheoli lleiafswm o 25 bar. Ar gyfer pwmp ET, nodwch union argraffiad y daflen ddata yn gyntaf a darllenwch y cod o'r ddogfen honno yn unig.

Mae gan y falf rheoli DA ei safle ei hun yn y cod math, ar wahân i'r ddyfais reoli:

• 1: dim falf rheoli DA
• 2: gosodiad sefydlog
• 3R / 3L: y gellir ei addasu'n fecanyddol gyda lifer safle, wedi'i actio i'r dde neu'r chwith, sydd hefyd yn rhoi swyddogaeth modfedd
• 4: gosodiad sefydlog gyda falf brecio modfedd, a weithredir gan hylif brêc iISO 4925(dim olew mwynol)
• 8: fel 4, ond ar gyfer hylif brêc yn seiliedig ar olew mwynol
• 7: gosodiad sefydlog, gyda phorthladdoedd ar gyfer dyfais rheoli peilot ar wahân a ddefnyddir fel falf modfedd

Daw'r rhestr honno o argraffiad 06.12. Mae rhifyn 2023 Asia Pacific yn rhestru amrywiadau 1, 2, 3R / 3L, 7 ac 8, heb unrhyw amrywiad 4 (RE-P 92003/2023-10-30, p. 3).

Dim ond ar bympiau gyda'r modiwl rheoli DA y mae amrywiadau 4 ac 8 ar gael. Gellir gosod amrywiadau 2, 3 a 7 hefyd ar bympiau HD, HW, DG ac EP i amddiffyn yr injan rhag gorlwytho, a dyna pam y gall pwmp â chod HD3 neu EP3 ddal i gario falf DA.

Ar gyfer amrywiadau 2 a 3 mae'r daflen ddata yn dweud bod cychwyn y rheolaeth wedi'i nodi mewn testun plaen ar y gorchymyn a'i osod yn y ffatri. Mae'r un ddogfen yn dweud bod rheolaeth DA yn gofyn am adolygiad o baramedrau'r injan a'r cerbyd, mae'n argymell bod pob cais DA yn cael ei adolygu gan beirianwyr cymwysiadau'r gwneuthurwr ac, ar y dudalen ganlynol, yn dweud bod yn rhaid iddynt gael eu cymeradwyo (Bosch Rexroth RE 92003/06.12, pp. 2, 16–17). Mae llawlyfr gwasanaeth hŷn yn yr un modd yn disgrifio pympiau fel rhai sydd wedi'u rhagosod i'r injan a'r cerbyd (Rexroth RA 92003-S, 1997). Yng Nghyfres 40, dim ond ar gyfer meintiau 110 a 125 y cynigir DA (Bosch Rexroth RE 92004/2020-03-30, p. 2).

Felly nid yw'r un cod yn golygu'r un gosodiad, ac nid yw'r un cod gyda'r un gwerth rheoli yn cadarnhau ffit o hyd. Mae'n rhaid gwirio pwmp DA newydd ar dri pheth: yr amrywiad falf DA, dechrau-gwerth rheoli'r peiriant hwnnw, a data'r injan a'r cerbyd y gosodwyd y pwmp gwreiddiol ar ei gyfer.

Os oes cod plât enw ar goll o'r daflen ddata o'ch blaen, y rheswm arferol yw bod y ddalen yn perthyn i gyfres neu argraffiad gwahanol.

Mae'r tabl isod yn mapio swyddogaethau rhwng y ddwy system god. Nid yw'n fwrdd cyfnewid. Nid yw rhes yn golygu y gellir archebu opsiwn Cyfres 40 ym mhob maint, neu y gellir gosod pwmp o un gyfres yn lle'r llall.

Y rhesi EP yw'r rhai sydd fwyaf tebygol o achosi gorchymyn anghywir. EP3 yw'r rheolydd 12 V safonol ar bwmp Cyfres 32. Ar bwmp Cyfres 40 y rheolydd 12 V safonol yw EP1, ac EP3 yw'r fersiwn 12 V gyda gwrthwneud â llaw a dychweliad y gwanwyn.

Cyn trin cod mewn un gyfres fel gwrthran cod yn y llall, cadarnhewch bedwar peth: y gyfres, y maint, yr amrywiad rheoli ac argraffiad y daflen ddata. Mae taflen ddata Cyfres 06.12 32 yn cwmpasu meintiau 28 i 250 ac mae'r ddau rifyn Cyfres 40 yn cwmpasu meintiau 110 i 280, felly maint 125 yw'r unig un sy'n ymddangos yn y ddau. Mae gan y ddwy gyfres hefyd wahanol raddfeydd pwysau, 400 / 450 bar enwol / uchafswm ar gyfer Cyfres 32 a bar 450 / 500 ar gyfer Cyfres 40, sef un ffordd arall o ddweud pa daflen ddata sy'n berthnasol.

O fewn Cyfres 32, mae'r rhifynnau hefyd yn anghytuno ar ystod maint ac ar ET.

Mae NV wedi'i restru yn rhifyn 06.12, tra nad oes gan dabl cod math rhifyn 2023 Asia Pacific unrhyw res NV. Ar gyfer maes-gan-ddarllen maes o'r llinyn llawn, defnyddiwch einCanllaw cod model A4VG; nid yw'r erthygl hon yn ei hailadrodd.

Meysydd y gallwch eu darllen o'r cod teip

Yng nghod Cyfres 32 mae'r safbwyntiau hyn yn ymwneud â'r rheolaeth (Bosch Rexroth RE 92003/06.12, tt. 2–4). Cadarnhewch argraffiad y gyfres a'r daflen ddata yn gyntaf, yna darllenwch y meysydd fesul un:

• Dyfais rheoli a foltedd: HD3, HW, DG, EP3 / EP4, EZ1 / EZ2, DA1 / DA2
• Torri pwysau-i ffwrdd: D, a restrir yn safonol yn y rhifyn hwn. Mae rhifyn 2023 Asia Pacific hefyd yn rhestru fersiwn heb doriad pwysau-i ffwrdd ar gyfer meintiau 28, 40 a 125.
• Switsh sefyllfa niwtral: L, HW yn unig
• Cyfyngwr strôc mecanyddol: M, y gellir ei addasu'n allanol
• Porthladdoedd X3 / X4 ar gyfer mwytho pwysau siambr: T
• Falf rheoli DA: 1, 2, 3R / 3L, 4, 7 neu 8
• Synhwyrydd ongl troi: R
• Cysylltydd solenoid: P, neu Q gyda deuod atal (mae Q ar gyfer EZ a DA yn unig)

Er enghraifft, mae'r darn DA1D2 yn darllen fel rheolaeth sy'n gysylltiedig â chyflymder ar 12 V, toriad pwysau -i ffwrdd, falf reoli DA gyda gosodiad sefydlog. Mae EP3D1 yn darllen fel rheolydd trydan cyfrannol 12 V, toriad pwysau, dim falf DA.

Gosodiadau nid yw'r cod yn dangos

Rhoddir tri gosodiad mewn testun plaen ar y drefn wreiddiol ac nid ydynt yn ymddangos yn y cod:

• Dechrau rheolaeth DA, lle gosodir falf DA.
• Gosodiad torri pwysau-i ffwrdd. Mae taflen ddata 06.12 Series 32 yn ei gwneud yn ofynnol iddi fod 30 bar yn is na'r gosodiad falf lleddfu pwysedd uchel, ac mae taflen ddata Cyfres 40 09.2017 yn rhoi'r un ymyl o 30 bar (RE 92003/06.12, p. 55; RE 92004/09, t.21}{40}). Cadarnhewch y rheol yn y rhifyn ar gyfer eich pwmp.
• Gosodiadau falf lleddfu pwysedd uchel ar gyfer porthladdoedd A a B. Mae pob falf wedi'i harchebu ar daflen ddata 06.12 fel gosodiad pwysedd gwahaniaethol. Mae'n rhoi'r pwysau cracio fel y gosodiad gwahaniaethol hwnnw ynghyd â phwysau hwb, gyda'r falfiau wedi'u gosod ar 1000 rpm a'r dadleoliad mwyaf (RE 92003/06.12, p. 54). Felly nid yw ffigur falf rhyddhad yr un nifer â phwysau gweithredu'r peiriant.

Mae dau bwysau ar yr ochr pwysau isel hefyd i'w cadarnhau ar gyfer y peiriant, ac maen nhw'n bethau gwahanol (RE 92003/06.12, p. 7):

• Rhoi hwb i osod pwysau. Mae'r daflen ddata yn ei gwneud yn ofynnol i'r -ochr pwysedd isel aros o leiaf 10 bar uwchlaw'r pwysedd achos ac mae'n ychwanegu bod yn rhaid i'r gosodiad pwysau hwb fod yn uwch, yn dibynnu ar y system. Nid yw'n rhoi unrhyw werth gosod unigol, felly daw'r ffigur o ddata'r peiriant.
• Rheoli pwysau yn y porthladd PS. Er mwyn i'r rheolaeth weithio, mae angen o leiaf 20 bar uwchlaw pwysau achos ar EP, HW a HD ar 2000 rpm, wedi'i fesur ym mhorth PS. Mae angen 25 bar ar DA, DG ac EZ. Mae'r daflen ddata yn rhoi hyn fel isafswm sy'n dibynnu ar gyflymder a phwysau gweithredu. Nid yw'n lleoliad falf hwb.

Os yw'r amnewid yn perthyn i grŵp rheoli gwahanol i'r gwreiddiol, peidiwch â chymryd yn ganiataol bod y gosodiad hwb presennol yn rhoi digon o bwysau rheoli. Gwiriwch ef yn PS.

Mae'r gwerthoedd hyn yn benodol i'r peiriant, felly y cyfeiriad yw data gwasanaeth gwneuthurwr y peiriant neu gofnod archeb gwreiddiol y pwmp. Nid ydym yn dyfynnu niferoedd nodweddiadol oherwydd nid oes yr un sy'n berthnasol ar draws peiriannau.

Wrth drosi rhwng rheolyddion: mae'r daflen ddata yn disgrifio'r fersiwn NV fel y'i paratowyd ar gyfer ôl-ffitio modiwl HD, HW, EP neu EZ, ac yn nodi bod defnydd DA yn gofyn am newidiadau i gydosodiad sbring y silindr rheoli ac i'r plât rheoli (RE 92003/06.12, p. 11). Nid yw'n disgrifio cyfnewid un rheolydd wedi'i osod am un arall.

Pympiau gyda rhifau arbennig

Yn y cod teip, mae ôl-ddodiad o -S yn nodi fersiwn arbennig. Nid yw'r daflen ddata yn dweud beth yw'r gweithrediad arbennig (RE 92003/06.12, p. 4).

Ar wahân, efallai y bydd cod rheoli ar goll o'r tabl safonol yn gyfan gwbl. Mae un arbenigwr atgyweirio hydrolig wedi disgrifio rheolaeth "MS" ar bympiau A4VG mewn gyriannau swing cloddio sy'n rheoleiddio pwysau yn lle dadleoli (InsaneHydraulics). Cyfrif un ymarferydd yw hwnnw, nid dogfen OEM, ac nid yw'n dweud dim am yr hyn y mae fersiynau arbennig eraill yn ei gynnwys.

Yn y ddau achos ni all y tabl safonol ddweud wrthych beth sydd wedi'i osod. Sicrhewch y fanyleb ar gyfer y pwmp hwnnw gan yr adeiladwr peiriant neu'r cofnod archeb wreiddiol cyn archebu pwmp safonol.

Os yw'r plât enw wedi'i ddifrodi neu'n anghyflawn, mae ein canllaw aradnabod pwmp hydrolig o'i blât enwyn cwmpasu beth arall i'w gofnodi. Am y gwiriadau y tu allan i'r rheolaeth, gweler yrhestr wirio amnewid naw-pwynt.

Rheolwch{0}}wiriadau ochr cyn i chi amnewid y pwmp

Gall nam sy'n edrych fel problem pwmp eistedd yn y gylched reoli, felly mae'n werth diystyru'r canlynol cyn archebu:

• A yw'r signal rheoli yn cyrraedd y pwmp? Mae llawlyfr gwasanaeth Rexroth 1997 ar gyfer Cyfres 3 AA4VG gynharach yn cynnwys, ymhlith ei wiriadau datrys problemau, a yw'r cyfrwng rheoli wedi'i gysylltu.
• Ar HD, a all ochr y peilot ddraenio'n niwtral? Mae'r un llawlyfr yn rhestru pwysau cefn peilot ymhlith achosion pwmp na fydd yn dychwelyd i niwtral, ac mae angen cromlin y falf peilot i gyd-fynd â'r pwmp.
• A groesir gwifrau solenoid neu linellau peilot? Mae'r cyfeiriad yn cael ei osod gan ba borthladd neu solenoid sy'n derbyn y signal.
• Ydy'r olew yn ddigon glân? Mae taflen ddata 06.12 yn gofyn am o leiafISO 440620/18/15, tynhau i 19/17/14 ar dymheredd hylif o 90 gradd hyd at yr uchafswm o 115 gradd. Mae rhifyn 2023 Asia Pacific yn cadw 20/18/15 ac mae angen 19/17/14 pan fydd gludedd hylif yn disgyn o dan 10 mm²/s. Gwiriwch y dosbarth yn erbyn yr argraffiad ar gyfer eich pwmp a'r tymheredd olew a'r gludedd y mae'r peiriant yn rhedeg arnynt mewn gwirionedd. Halogiad yw'r achos a nodir o fodiwlau rheoli yn glynu.

Mae'r llawlyfr yn hen ac wedi'i ysgrifennu ar gyfer Cyfres 3, felly dylech ei drin fel ffordd o feddwl ac nid fel gweithdrefn ar gyfer pwmp cerrynt. Gwnewch y gwiriadau eu hunain i'r llawlyfr gwasanaeth ar gyfer eich argraffiad peiriant a phwmp.

Mewn un edefyn fforwm, dywedodd perchennog llwythwr fod mainc siop-wedi profi bod y pwmp a'r modur gyrru cystal a bod y nam yn parhau. Un adroddiad yw hwnnw ac nid yw'n profi dim byd cyffredinol. Mae'n dangos nad yw canlyniad mainc da ar y pwmp ynddo'i hun yn lleoli nam yn y peiriant.

Dylai addasiadau fel gosodiad niwtral neu osodiadau pwysau gael eu gwneud gan bersonél cymwys yn dilyn y llawlyfr cyfarwyddiadau ar gyfer yr union gyfres a'r argraffiad. Nid ydynt wedi'u cynnwys yma.

Cadarnhewch eich cyfluniad rheoli A4VG

Er mwyn i ochr reoli un newydd gael ei wirio, mae angen y canlynol ar y cyflenwr:

• Y cod math cyflawn o'r plât enw
• Llun clir o'r plât enw a'r modiwl rheoli
• Y gyfres (32 neu 40) ac, os yw'n hysbys, argraffiad y daflen ddata
• Foltedd solenoid, lle mae'r rheolaeth yn drydan
• Gosodiadau hysbys: amrywiad falf DA a dechrau rheolaeth, toriad pwysau, gosodiadau falf lleddfu pwysedd uchel ar gyfer A a B, gosodiad pwysedd hwb, a phwysau rheoli wedi'i fesur yn PS os oes gennych chi
• Gwneuthuriad a model y peiriant, ac ar gyfer pwmp DA yr injan y mae'n cael ei baru ag ef

Gallwch anfon y rhain drwy'r ffurflen ymholi ar einTudalen pwmp A4VG. Gofynnwch am gymhariaeth ysgrifenedig o'r meysydd rheoli yn erbyn eich cod math, ac am restr o'r gosodiadau y mae'n rhaid eu cadarnhau o hyd yn erbyn y peiriant.

• Bosch Rexroth RE 92003/06.12, Cyfres A4VG 32
• Bosch Rexroth RE-A 92003/06.2018, AA4VG Cyfres 32 (America)
• Bosch Rexroth RE-E 92003/2021-08-11, A4VG Cyfres 32 (Ewrop)
• Bosch Rexroth RE-P 92003/2023-10-30, A4VG Cyfres 32 (Asia Pacific)
• Bosch Rexroth RE 92004/09.2017 a 2020-03-30, A4VG Cyfres 40
• Rexroth RA 92003-S (1997), AA4VG Cyfres 3 llawlyfr cais a gwasanaeth

Mae'r dolenni yn yr erthygl hon yn arwain at gopïau o'r dogfennau hyn a gynhelir gan drydydd partïon. Maent yn gadael i chi wirio'r argraffiad a ddyfynnir, ond nid dyma'r ddogfen gyfredol ar gyfer eich pwmp o reidrwydd.
