Mae dewis neu ailosod pwmp piston Bosch Rexroth A10VSO yn gofyn am gydweddu gosodiad y falf rheoli ag union resymeg hydrolig y peiriant gwesteiwr. Mae'r mathau rheoli a10vso dfr dflr dr yn pennu sut mae'r pwmp yn addasu ei ddadleoliad o dan lwythi newidiol. Mae'r dewis hwn yn siapio ffit system yn uniongyrchol ac effeithlonrwydd ynni. Mae'r dadansoddiad hwn yn dadansoddi'r gwahaniaethau mecanyddol rhwng y mathau rheoli a10vso hyn yn seiliedig ar ddogfennau swyddogol. Defnyddiwch ef i arwain dewisiadau peirianneg, addasiadau maes, a phenderfyniadau prynu.
Sut mae rheolaethau A10VSO DR, DFR, a DFLR yn gweithio
Mae'r gyfres A10VSO yn gwasanaethu gosodiadau diwydiannol cylched agored. Mae'n wahanol i'r gyfres symudol A10VO yn bennaf yn y rheolaethau sydd ar gael a'r dyluniadau dwyn mewnol. Rhaid i beirianwyr wirio argaeledd rheolaeth ar gyfer pob maint pwmp penodol. Nid yw pob maint yn cefnogi'r gosodiad DFLR cymhleth. Mae'r falf reoli yn gweithredu fel ymennydd mecanyddol y pwmp. Mae'n llwybro olew dan bwysau i piston rheoli, sy'n gwyro'r plât swash yn erbyn sbring dychwelyd.
Mae'rDRmae'r gosodiad yn gweithredu fel rheolydd pwysau. Ei brif waith yw cyfyngu ar bwysau system brig o fewn ystod waith y pwmp. Unwaith y bydd pwysau yn cyrraedd lleoliad mecanyddol y gwanwyn peilot, mae'r sbŵl rheoli yn symud. Mae'n anfon olew i'r silindr rheoli. Mae'r pwysedd olew hwn yn goresgyn y gwanwyn dychwelyd ac yn gostwng ongl y swashplate. Allbwn pwmp yn disgyn i bron i sero. O ganlyniad, mae'r pwmp yn dal y pwysau gosod heb ddympio llif ychwanegol dros falf rhyddhad.
Mae'rDFR a DFR1mae gosodiadau yn gweithredu fel rheolyddion pwysau a llif. Maent yn rhedeg ar y dull synhwyro llwyth a ddisgrifir yn nogfennau Bosch Rexroth AG. Mae'r rheolaethau hyn yn cyfateb allbwn pwmp i'r union lif y mae'r actiwadyddion yn ei fynnu. Maent yn gwneud hyn gan ddefnyddio signal gwahaniaethol pwysau a anfonir o'r falf cyfeiriadol yn ôl i'r pwmp. Oherwydd hyn, dim ond y llif sydd ei angen ar gyfer y symudiad presennol y mae'r pwmp yn ei gyflenwi. Mae hyn yn lleihau cronni gwres ar draws y cylch dyletswydd cyfan.
Mae'rDFLRmae'r gosodiad yn ychwanegu cyfyngydd pŵer mecanyddol i'r rheolyddion pwysau a llif. Mae'n olrhain pwysau a llif gyda'i gilydd yn gyson. Mae'r rheolaeth yn dinistrio'r pwmp os yw'r galw am bŵer yn fwy na therfyn mecanyddol y modur gyrru. Mae gwirio gosodiad pŵer y ffatri yn orfodol ar gyfer pympiau DFLR. Bydd cromlin trorym anghywir yn atal y modur trydan neu'n gadael pŵer gyrru heb ei ddefnyddio.
Mecaneg Sylfaenol Synhwyro Llwyth-yn DFR/DFR1
Mae systemau synhwyro llwyth yn dibynnu ar gydbwysedd mecanyddol a osodwyd ar draws swyddfa mesurydd. Yn y rhan fwyaf o setiau, mae'r orifice hwn yn falf gyfeiriadol gyfrannol yn y brif linell. Mae'r falf rheoli DFR yn synhwyro'r gostyngiad pwysau ar draws yr agoriad allanol hwn. Mae'n defnyddio'r cydbwysedd pwysau a ddisgrifir gan hafaliadau Bernoulli i addasu'r swashplate. Mae'r sbŵl yn cydbwyso pwysau llwyth ynghyd â grym y gwanwyn yn erbyn pwysau allfa pwmp i gadw ymyl pwysau cyson.
Pan fydd y falf yn agor yn ehangach, mae'r gostyngiad pwysau ar draws yr agoriad yn disgyn yn fyr. Mae'r newid hwn yn gwneud i'r sbŵl symud ac awyru olew o'r piston rheoli. Yna mae'r gwanwyn dychwelyd yn gwthio'r swashplate i ongl fwy serth. Mae dadleoli pwmp yn codi nes bod y pwysedd ymyl yn dychwelyd. Pan fydd y falf yn cau, mae'r gostyngiad pwysau yn dringo yn lle hynny. Mae hyn yn gorfodi olew yn ôl i'r piston rheoli i ostwng allbwn pwmp.
Mae'r gwahaniaeth ffisegol rhwng DFR a DFR1 yn cynnwys llwybr mewnol y porthladd X ar y bloc rheoli yn unig. Mae'r rheolaeth DFR safonol yn cynnwys twll gwaedu mewnol bach. Mae'n cysylltu'r llinell synhwyro llwyth â draen y cas pwmp. Mae'r twll hwn yn awyru'r signal synhwyro llwyth pan fydd y falf cyfeiriadol yn canoli, gan ollwng y pwmp i bwysedd wrth gefn isel. Mae'r gosodiad DFR1 yn gadael y twll gwaedu mewnol hwn yn gyfan gwbl. Rhaid i systemau sy'n defnyddio DFR1 ddarparu llwybr draen allanol yn y bloc falf i awyru'r signal.
Oherwydd y gwahaniaeth hwn, nid yw'r ddau osodiad yn gyfnewidiol.
A10VSO DR vs DFR vs DFLR: Cymhariaeth Dechnegol Cynhwysfawr
Gwirio graddfeydd pwysau llinell sylfaen yw'r cam cyntaf wrth baru math rheoli â swydd ddiwydiannol. Mae Bosch Rexroth AG yn gosod pwysedd nominal o 280 bar a phwysedd brig o 350 bar ar gyfer A10VSO Series 31 a 32 ar draws meintiau 18 i 140. Ar gyfer y pwmp maint 10 llai yng Nghyfres 52, mae Bosch Rexroth AG yn rhestru pwysau enwol o 250 bar a phwysau brig o 31 bar.
Mae'r rheolaethau hyn yn amrywio'n bennaf yn y newidynnau y maent yn eu rheoleiddio a'r llinellau allanol y mae angen iddynt eu rhedeg. Nid oes angen llinellau peilot allanol ar y DR. Mae'n gweithio fel dolen annibynnol sydd ond yn monitro ei phorthladd allfa ei hun. Mae'r DFR angen llinell synhwyro llwyth pwrpasol wedi'i chyfeirio o'r actiwadydd i'r porthladd X ar y rheolydd pwmp. Mae angen yr un cylched allanol ar y DFLR, ond mae'n ychwanegu gosodiad pŵer mecanyddol sy'n gorfod cyfateb i'r modur. Mae hyn yn gwneud newid DFLR yn fwy cymhleth.

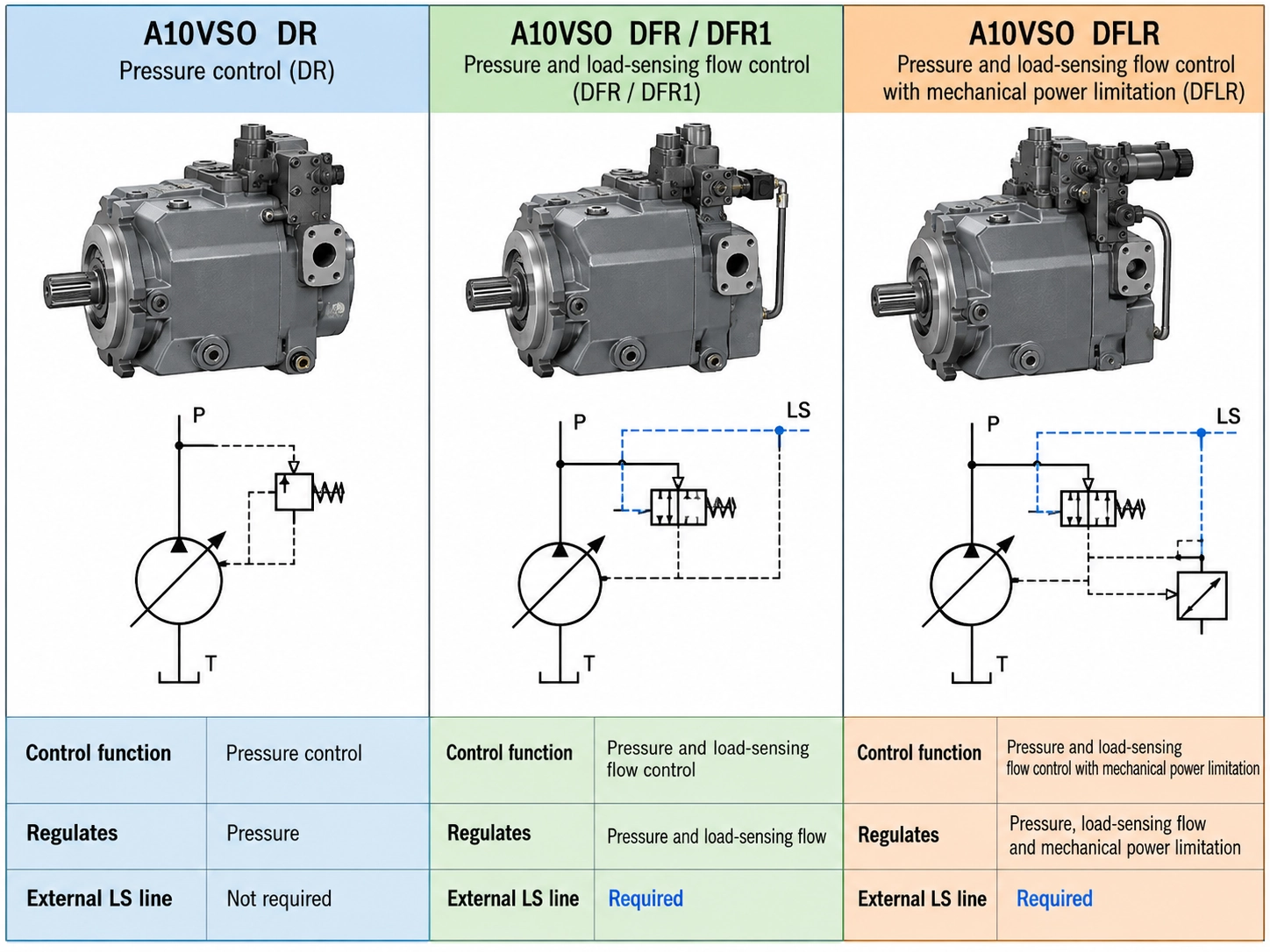

| Math o Reoli | Newidynnau Rheoledig | Anghenion Cylchdaith Allanol | Gallu LS | Cyfyngiad Pŵer | Cymhlethdod Amnewid |
|---|---|---|---|---|---|
| DR | Pwysau | Dim | Nac ydw | Nac ydw | Isel |
| DFR/DFR1 | Pwysau, Llif | Tarddiad mesuryddion, llinell LS | Oes | Nac ydw | Canolig |
| DFLR | Pwysau, Llif, Pŵer | Tarddiad mesuryddion, llinell LS | Oes | Oes | Uchel |
Rhaid i beirianwyr adolygu'r gosodiadau hydrolig presennol cyn archebu pwmp newydd. Mae uwchraddio o DR i DFR yn gofyn am linellau peilot newydd a falfiau cyfeiriadol wedi'u haddasu. Mae cyfnewid DFLR am DFR yn dileu'r terfyn pŵer yn gyfan gwbl. Mae'r switsh hwnnw'n rhoi'r modur trydan mewn perygl o orboethi yn ystod cyfnodau o bwysedd uchel a llif uchel.
Paru Cymhwysiad Ymarferol: Pa Gyfluniad Sydd Ei Angen Chi?
Mae dewis y rheolaeth gywir yn gofyn am adolygu'r cylch dyletswydd, maint y modur, a therfynau gwres y peiriant. Rhaid i'r rheolaeth pwmp gyd-fynd â sut mae'r actuators yn tynnu olew dros amser.
- gosodiadau DRffitio systemau sydd angen pwysau cyson heb fawr o lif yn ystod cyfnodau dal hir. Mae gweisg diwydiannol yn aml yn defnyddio rheolyddion DR i ddal grym clampio ar ran. Mae'r pwmp yn dinistrio i lif sero wrth ddal y pwysau gosod. Mae hyn yn lleihau tynnu pŵer a chronni gwres yn ystod y cam dal.
- Gosodiadau DFRsystemau ffitio lle mae actiwadyddion lluosog yn rhedeg ar wahanol gyflymder a llwythi yn ystod cylchred. Mae offer peiriant a llinellau cynhyrchu yn defnyddio rheolyddion DFR i gyflenwi'r llif sydd ei angen ar falfiau cyfrannol yn unig. Mae hyn yn atal y crynhoad gwres trwm a achosir gan ddympio olew dros falf rhyddhad, gan ganiatáu ar gyfer tanciau olew llai ac oeryddion llai.
- Gosodiadau DFLRyn angenrheidiol ar gyfer systemau trwm lle mae pŵer hydrolig brig yn uwch na sgôr y modur trydan. Mae gweisg ffurfio a rhwygowyr mawr yn defnyddio rheolyddion DFLR i redeg yn gyflym o dan lwythi ysgafn ac arafu'n awtomatig wrth i bwysau gynyddu. Mae'r gromlin pŵer gyson hon yn atal y modur rhag arafu wrth gael y mwyaf o waith allan o'r pŵer sydd ar gael.
Mae'r rheolau hyn yn adlewyrchu arfer peirianneg safonol. Serch hynny, mae adeiladwyr peiriannau weithiau'n gwyro oddi wrthynt oherwydd cyfyngiadau cost neu ddyluniadau cylched hŷn.
Gwirio'r cod rheoli gwirioneddol ar y pwmp gosodedig yw'r unig ffordd ddiogel o hyd i gadarnhau'r gosodiad cywir.
A10VSO DFR vs DFLR Cymharu Amser Ymateb
Mae'r cyfyngydd pŵer yn y gosodiad DFLR yn ychwanegu lleithder i'r gylched reoli. Mae'r newid hwn yn effeithio ar ba mor gyflym y mae'r pwmp yn ymateb i sifftiau llwyth sydyn. Pan fydd falf cyfeiriadol yn cau'n gyflym, rhaid i'r pwmp ddinistrio i sero ar unwaith. Mae ymateb cyflym yn atal pigau pwysau rhag difrodi rhannau i lawr yr afon.
Mae'r rheolaeth DFR safonol fel arfer yn dinistrio o fewn 20 i 40 milieiliad, yn dibynnu ar faint pwmp a phwysau gweithio. Mae olew yn llifo'n uniongyrchol o'r falf peilot i'r piston rheoli heb fawr o gyfyngiad. Yn y gosodiad DFLR, rhaid i'r olew basio trwy falfiau, ffynhonnau a sianeli ychwanegol yn y bloc pŵer yn gyntaf. Mae'r cyfaint ychwanegol hwn a'r ymwrthedd hylif ychydig yn oedi'r amser dinistrio.
Mewn cylchedau deinamig sy'n beicio'n gyflym, gall yr oedi byr hwn achosi pigau pwysau sy'n fwy na gosodiad y falf rhyddhad. Mae'r pigau hyn yn creu sŵn ac yn cyflymu traul rhannol. Mae peirianwyr sydd â thargedau ymateb llym yn aml yn dewis rheolyddion DFR ac yn defnyddio moduron mwy yn lle hynny. Maent yn cyfnewid arbedion ynni'r DFLR i gael olrhain pwysau llymach. Ar gyfer peiriannau diwydiannol safonol, mae'r gwahaniaeth ymateb yn fach o hyd, ond mae angen rhoi sylw manwl i systemau dolen caeëdig cyflymder uchel.
Camau Gweithdrefn Addasu Pwysau Rheoli A10VSO
Mae addasu'r falfiau hyn yn y cae yn gofyn am fesurydd pwysau wedi'i raddnodi yn yr allfa pwmp. Mae angen ail fesurydd yn y porth X hefyd ar fodelau synhwyro llwytho{1}. Mae gosod y falfiau hyn heb fesuryddion priodol yn aml yn achosi ansefydlogrwydd system neu fethiant pwmp oherwydd pwysau gormodol.
- Gosodwch y pwysau system uchaf ar y digolledwr DR yn gyntaf, waeth beth fo'r math o reolaeth. Lleolwch y sgriw addasu pwysau ar y prif gorff falf. Trowch y sgriw yn glocwedd i godi'r terfyn pwysau, neu ei droi'n wrthglocwedd i'w ostwng. Pen marw y pwmp yn erbyn falf cyfeiriadol caeedig i ddarllen y pwysau mwyaf ar y mesurydd allfa.
- Addaswch y pwysau gwahaniaethol ar fodelau DFR a DFLR nesaf. Mae'r sgriw gwahaniaethol yn eistedd wrth ymyl y sgriw pwysau ar yr un bloc. Y gosodiad ffatri safonol fel arfer yw 14 bar. Er mwyn ei wirio, rhedeg actuator ar gyflymder cyson, cymedrol. Mae'r gwahaniaeth rhwng y mesurydd allfa a'r mesurydd porthladd X yn dangos y pwysau gwahaniaethol. Trowch y sgriw yn glocwedd i godi'r gwahaniaeth, sy'n cynyddu pwysau wrth gefn ac yn cyflymu'r ymateb.
- Calibrowch y terfyn pŵer ar fodelau DFLR dim ond os yw'r gylched yn cynnwys mesurydd llif a falf llwytho. Mae'r addasiad pŵer yn newid tensiwn y gwanwyn ar y sbŵl hyperbolig yn y tai uwchradd. Ni argymhellir addasu'r gosodiad hwn heb fainc prawf hydrolig. Os byddwch chi'n gosod y terfyn yn rhy uchel, bydd y modur trydan yn gorlwytho cyn i'r pwmp ddechrau dinistrio.
Clowch yr holl sgriwiau addasu gyda'r cnau cadw cyn gynted ag y bydd y graddnodi wedi'i gwblhau. Mae'r cam hwn yn atal dirgryniad peiriant rhag symud y gosodiadau yn ddiweddarach.
Dadansoddiad Modd Methiant Falf Rheoli A10VSO: Pam Mae Esgidiau Piston yn Methu
Mae timau cynnal a chadw yn aml yn beio methiannau pwmp ar falf reoli ddiffygiol. Fodd bynnag, mae'r achos sylfaenol fel arfer yn dod o amodau system sy'n atal y rheolaeth rhag gweithio'n iawn. Pan fydd teardowns pwmp yn dangos gwisgo esgidiau trwm neu esgidiau ar wahân, mae'r achos bron bob amser yn iro gwael yn hytrach na diffyg yn y bloc rheoli.
- Pwysedd draen achos uchelyn gwthio'r esgidiau piston oddi ar y swashplate yn ystod y strôc cymeriant. Mae'r A10VSO yn gofyn am bwysau achos i aros yn is na 2 bar absoliwt o dan yr holl amodau gwaith. Pan fydd hidlwyr draen rhwystredig neu linellau dychwelyd bach yn gwthio pwysau uwchlaw'r terfyn hwn, mae'r ffilm olew wrth yr esgid yn methu. Mae'r esgidiau wedyn yn morthwylio yn erbyn y swashplate.
- Gwactod sugno uchelyn achosi'r un difrod mecanyddol trwy broses wahanol. Os yw cyfyngiad sugno yn mynd heibio i 0.8 bar absoliwt, ni all olew lenwi'r silindrau yn ddigon cyflym yn ystod y cymeriant. Mae'r cavitation canlyniadol yn erydu'r plât falf ac yn creu implosions sy'n torri'r esgidiau. Yna mae malurion yn mynd i mewn i'r falf reoli ac yn jamio'r sbŵl.
- Gludedd olew anghywiryn atal y sbŵl rheoli rhag symud fel y bwriadwyd. Os yw olew yn rhy drwchus yn ystod dechrau oer, mae'r piston rheoli yn ymateb yn rhy araf i ddinistrio'r pwmp, gan achosi pigau pwysedd uchel. Os yw olew yn rhy denau rhag gorboethi, mae gollyngiadau mewnol heibio'r sbŵl yn atal y pwmp rhag dal pwysau gosod, gan adael y peiriant yn araf.
Mae cywiro'r materion hyn yn orfodol cyn gosod pwmp newydd. Bydd uned newydd yn dioddef yr un methiant yn union os bydd pwysau achos neu wactod sugno yn parhau i fod allan o amrediad.
Canlyniadau Peirianneg Dethol Rheolaeth Anghywir
Mae cyfnewid un math o reolaeth am un arall heb newid y gylched yn achosi methiant gweithredol ac yn aml yn niweidio'r peiriant. Mae gosod pwmp DR mewn cylched DFR yn gadael y llinell synhwyro llwyth heb ei bachu neu ei phlygio. Heb sbwlio llif i ddarllen y galw am lwyth, mae'r pwmp DR yn aros ar allbwn llawn nes cyrraedd y pwysau brig. Mae'n gollwng yr holl olew gormodol hwnnw dros y falf rhyddhau, gan orboethi'r hylif mewn munudau.
Mae disodli pwmp DFLR â phwmp DFR safonol yn dileu'r cyfyngydd pŵer sy'n amddiffyn y modur. Pan fydd angen pwysedd uchel a llif uchel ar y peiriant ar yr un pryd, mae'r pwmp DFR yn ceisio cyflwyno'r ddau. Mae'r galw hwn yn tynnu gormod o gerrynt ac yn baglu'r prif dorrwr, gan achosi cau i lawr yn sydyn yn ystod cynhyrchiant brig.
| Cyfres Pwmp / Model | Opsiwn Rheolwr | Safon / Cyfarwyddeb | Manyleb Allweddol / Trothwy |
|---|---|---|---|
| A10VSO Cyfres 31 (NG18–100) | DG (dau-bwynt yn uniongyrchol) | DIN EN ISO 80079-36 | Pwysedd enwol 280 bar |
| A10VSO Cyfres 32 (NG18–140) | DRG (Pwysedd o bell) | DIN EN ISO 80079-37 | pwysau uchaf 350 bar |
| Cyfres A10VSO 52 (Maint 10) | Hydrolig safonol | Cyfarwyddeb 2014/34/EU | Pwysedd enwol 250 bar |
| Cyfres A10VSO 52 (Maint 10) | Hydrolig safonol | ISO 3019-2 (2 dwll) | pwysau uchaf 315 bar |
| A10VSO Cyfres 31 (NG18) | ANSI B92.1a (S wedi'i hollti) | DIN 6885 (P Allwedd) | II 2G Ex h IIC T4-T1 Gb X |
| A10VSO Cyfres 31 (NG100) | Edefyn metrig 42 | ISO 3019-1 (Hwb K01) | II 3G Ex h IIC T4-T1 Gc X |
Mae defnyddio pwmp DFR mewn cylched a adeiladwyd ar gyfer DFR1 yn awyru'r signal synhwyro llwyth i'r tanc y tu mewn i'r rheolydd pwmp. Yna mae'r pwmp yn methu ag adeiladu pwysau wrth gefn. O ganlyniad, mae'r falfiau'n ymateb yn araf ar ddechrau symudiad. Mae'r camgymeriadau adnewyddu hyn yn achosi amser segur estynedig, arian gwastraff, a gwarantau gwneuthurwr unedau gwag.
Canllaw Amnewid A10VSO: Adnabod a Chyrchu'r Pwmp Cywir
Mae dod o hyd i'r amnewidiad cywir yn gofyn am gydweddu'r cod model cyfan. Mae pympiau gyda gorchuddion allanol union yr un fath yn aml yn cynnwys rheolaethau mewnol cwbl wahanol. Nid yw paru dim ond dadleoli, maint mowntio, a phwysau enwol yn sicrhau y bydd y rheolaethau'n gweithio gyda'i gilydd. Edrych dros y cod rheoli yw'r gwall prynu mwyaf cyffredin mewn cynnal a chadw hydrolig.
Pan fydd y plât enw gwreiddiol ar goll neu wedi treulio, gall peirianwyr nodi'r math o reolaeth trwy wirio'r porthladdoedd ar y bloc. Mae bloc heb borthladdoedd peilot allanol yn dynodi rheolaeth DR. Mae bloc gyda phorthladd X allanol yn pwyntio at reolaeth DFR, DFR1, neu DFLR. Mae gwanwyn eilaidd mwy o faint ar yr ochr yn cadarnhau rheolydd pŵer DFLR.
Mae Sheung Chak Hydraulics yn cyflenwi pympiau newydd wedi'u dilysu ar gyfer y llawnCyfres A10VSO. Mae eu tîm technegol yn adolygu gofynion cylched i gadarnhau bod gan bob uned y rheolaeth gywir, cylchdroi siafft, a chynllun porthladd i'w gosod yn uniongyrchol. Gall prynwyr adolygu manylebau manwl a chanllawiau technegol ar eutudalennau categorii wirio dimensiynau a rhesymeg rheoli cyn gosod archeb.
Templed RFQ Ymarferol ar gyfer Caffael A10VSO
Rhaid i brynwyr ddarparu manylion technegol cyflawn i sicrhau bod cyflenwyr yn dyfynnu'r pwmp cywir. Mae gadael y cod rheoli neu'r gosodiad pŵer allan yn gorfodi'r cyflenwr i ddyfalu. Mae'r gwaith dyfalu hwnnw'n aml yn arwain at archebu'r uned anghywir. Mae'r tabl isod yn rhestru'r meysydd gofynnol ar gyfer acais am ddyfynbrisi atal enillion costus.
| Maes Angenrheidiol | Manyleb Dechnegol | Nodiadau/Dull Dilysu |
|---|---|---|
| Cod Model Cwblhau | ee, A10VSO 71 DFR1/31R-PPA12N00 | Darllenwch yn uniongyrchol o'r plât enw metel |
| Cyfres Pwmp a Maint | Cyfres 31, 32, neu 52; Maint 10 i 140 | Yn pennu flange mowntio a lleoliadau porthladd |
| Math o Reoli | DR, DFR, DFR1, neu DFLR | Gwiriwch bresenoldeb porthladd X ar y bloc rheoli |
| Cylchdro Siafft | Clocwedd (D) neu Gwrthglocwedd (L) | Wedi'i weld o ben y siafft yrru |
| Gosodiad Pŵer DFLR | ee, 22 kW ar 1500 rpm | Gorfodol ar gyfer DFLR; gwirio sgôr symudwr cysefin |
| Pwysau Gwahaniaethol | eg, 14 bar | Nodwch ar gyfer DFR/DFR1 os oes angen gosodiad personol |
Mae darparu'r manylion cyflawn hyn yn galluogi'r cyflenwr i brofi'r pwmp yn erbyn y niferoedd gweithredu gwreiddiol. Mae hyn yn sicrhau bod y pwmp newydd yn rhedeg yn gywir cyn gynted ag y bydd y system yn cychwyn.
